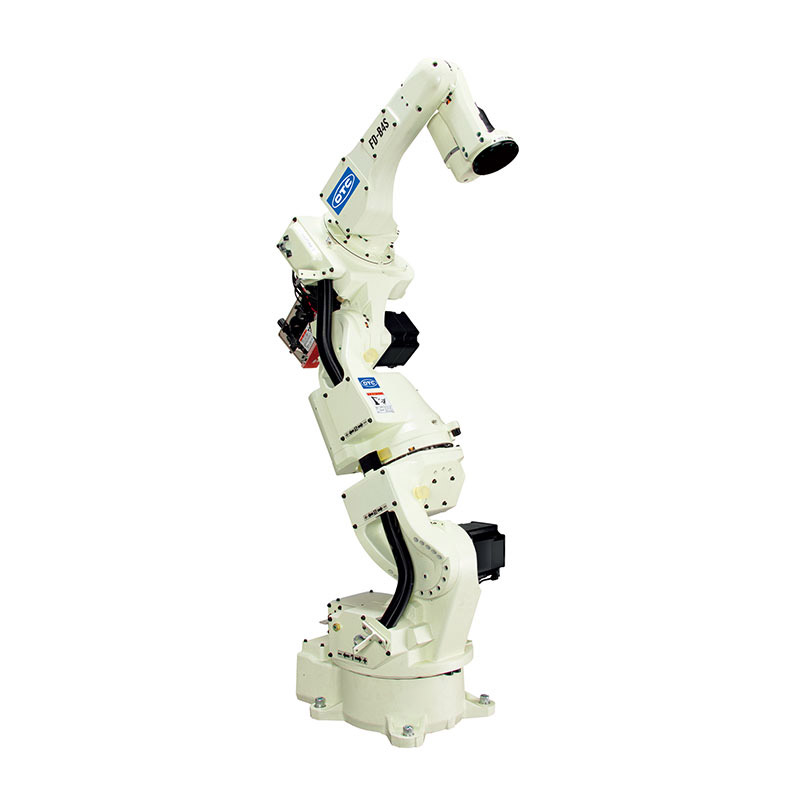

您的位置：首頁 > 產品中心 > 焊接機器人系列 > FD-B4S
焊接機器人系列
您的位置：首頁 > 產品中心 > 焊接機器人系列 > FD-B4S
qmh球盟會工業機器人有限公司坐落于江蘇常州天寧區，專業從事焊接系統的開發與制造、焊接切割技術咨詢與服務的專業性高新技術企業。公司資力厚、技術先進，產品遠銷泰國、越南、菲律賓等東南亞國家和地區。
自有軟件專利通過知識體系貫標認證，高新技術企業自主研發團隊，可根據客戶需求非標定制。獲得各項專利30余項。
您可以第一時間了解到凱特的最新動態，與您分享行業的最熱資訊，時刻在為您服務。在焊接通用設備、焊接結構件、工裝夾具、焊接自動化設備及控制方面積累了豐富的實踐經驗。
秉持著“樹立一種優質形象：優質服務是生命，客服滿意是目的”的經營理念，實施差異化戰略，在細分市場發力，為客戶提供高品質的工業機器人和智能制造解決方案。凱特工業機器人一直傾心打造好的品質，竭力追求貼心的服務。
qmh球盟會工業機器人有限公司
qmh球盟會工業機器人有限公司坐落于江蘇常州天寧區，專業從事焊接系統的開發與制造、焊接切割技術咨詢與服務的 專業性高新技術企業。公司主要產品有OTC焊接機器人、OTC焊機，焊接機，工裝，夾具，檢具，非標自動化焊接設備、機器人應用系統等，
發布：2022-08-28 瀏覽：4508
微信掃碼咨詢
聯系我們保持焊槍位置和姿勢不變的情況下，可以改變機器人的姿勢；7軸機器人的復雜示教，通過運用協調技術，實現簡單的手動操作將焊接電纜內藏于第7軸機構中，示教作業時不需要擔心電纜與夾具及工件的干涉。
| 構造 | 垂直多關節型 | ||
| 軸數 | 7 | ||
| 手臂最大可搬重量 | 4 kg | ||
| 位置重復精度 | ±0.08mm(注1) | ||
| 驅動方法 | AC伺服馬達 | ||
| 驅動容量 | 3550W | ||
| 位置反饋 | 絕對值編碼器 | ||

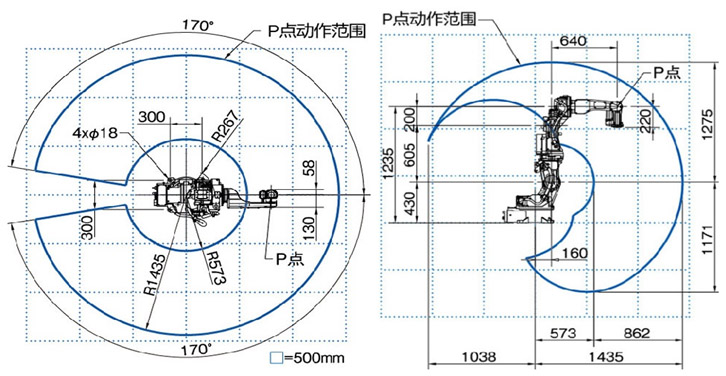

| 動作范圍 | 基本軸 | J1(旋轉1) | ±170° |
| J2(前后) | -145°~+70° | ||
| J7(旋轉2) | ±90° | ||
| J3(上下) | -170°~+142.6° | ||
| 手臂軸 | J4(回轉) | ±155° | |
| J5(擺動) | -45°~+225°(注2) | ||
| J6(扭轉) | ±205°(注2) | ||
| 最大速度 | 基本軸 | J1(旋轉1) | 3.66rad/s{210°/s} |
| J2(前后) | 3.66rad/s{210°/s} | ||
| J7(旋轉2) | 3.14rad/s{180°/s} | ||
| J3(上下) | 3.66rad/s{210°/s} | ||
| 手臂軸 | J4(回轉) | 7.33rad/s{420°/s} | |
| J5(擺動) | 7.33rad/s{420°/s} | ||
| J6(扭轉) | 10.5rad/s{600°/s} | ||
| 手臂負荷能力 | 允許扭矩 | J4(回轉) | 10.1N.m |
| J5(擺動) | 10.1N.m | ||
| J6(扭轉) | 2.94N.m | ||
| 允許慣性矩 | J4(回轉) | 0.38kg.m2 | |
| J5(擺動) | 0.38kg.m2 | ||
| J6(扭轉) | 0.03kg.m2 | ||
| 機器人動作范圍截面面積 | 2.57m2 ×340° | ||
| 使用環境條件 | 溫度：0~45℃、濕度：20~80%RH(無結露) | ||
| 本體重量 | 189kg | ||
| 上部手臂可載重量 | 10kg(注3) | ||
| 安裝方法 | 地面(注4) | ||
| 本體顏色 | 白色(芒賽爾色標10GY9/1) | ||
注1：位置重復精度遵照J(rèn)IS B 8432 是標準的工具中心點(TCP)測量值
注2：第6軸的動作范圍可能因第5軸的姿勢而受到限制
注3：上部手臂可搬重量隨著最大可搬重量可以變化
注4：需要側掛、吊裝規格時請咨詢我司銷售人員
